レジン硬化時間の種類別目安一覧｜固まらない原因とベタつき解消法

ハンドメイドアクセサリーやDIYの現場で圧倒的な人気を誇るレジンクラフトにおいて、制作の成否を分ける最大の関門が「硬化時間」のコントロールです。「規定時間ライトを当てたのに表面がベタつく」「シリコンモールドの底だけがジュクジュクして固まらない」といったトラブルは、初心者から中級者まで多くのクリエイターが直面する共通の悩みとなっています。

レジン液が液状から固体へと変化する重合反応は、光源の種類や波長、ワット数、さらには着色剤の濃度や室温・湿度などの環境要因に極めて敏感です。本稿では、UV・LED・2液性エポキシ・太陽光それぞれの正確な硬化時間データを一覧表で提示するとともに、現場検証に基づいた硬化不良の根本原因と実践的な解消テクニックを徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：主流のUV-LEDハイブリッドレジンは36W〜48Wライト照射で約30秒〜2分、2液性エポキシレジンは完全硬化に24〜48時間を要する。
• 要点2：「固まらない」「ベタつく」主因は波長の不一致（365nm/405nm）、着色剤の入れすぎ、および空気中の酸素による重合阻害にある。
• 要点3：シリコンモールド使用時は数ミリずつの「多層硬化」を徹底し、未硬化層には無水エタノールによる適切な拭き取りや専用コーティングを施すことでプロ級の仕上がりを実現できる。

【2026年最新】種類別レジン硬化時間の一覧比較と決定的な違い

現在市販されているレジン液は、光硬化型（UVレジン、UV-LEDレジン）と化学反応型（2液性エポキシレジン）に大別されます。2026年現在のハンドメイド市場では、硬化スピードと透明度の持続性に優れたUV-LED両対応レジン液がデファクトスタンダードとなっており、従来のUV専用液に比べて作業効率が劇的に向上しています。

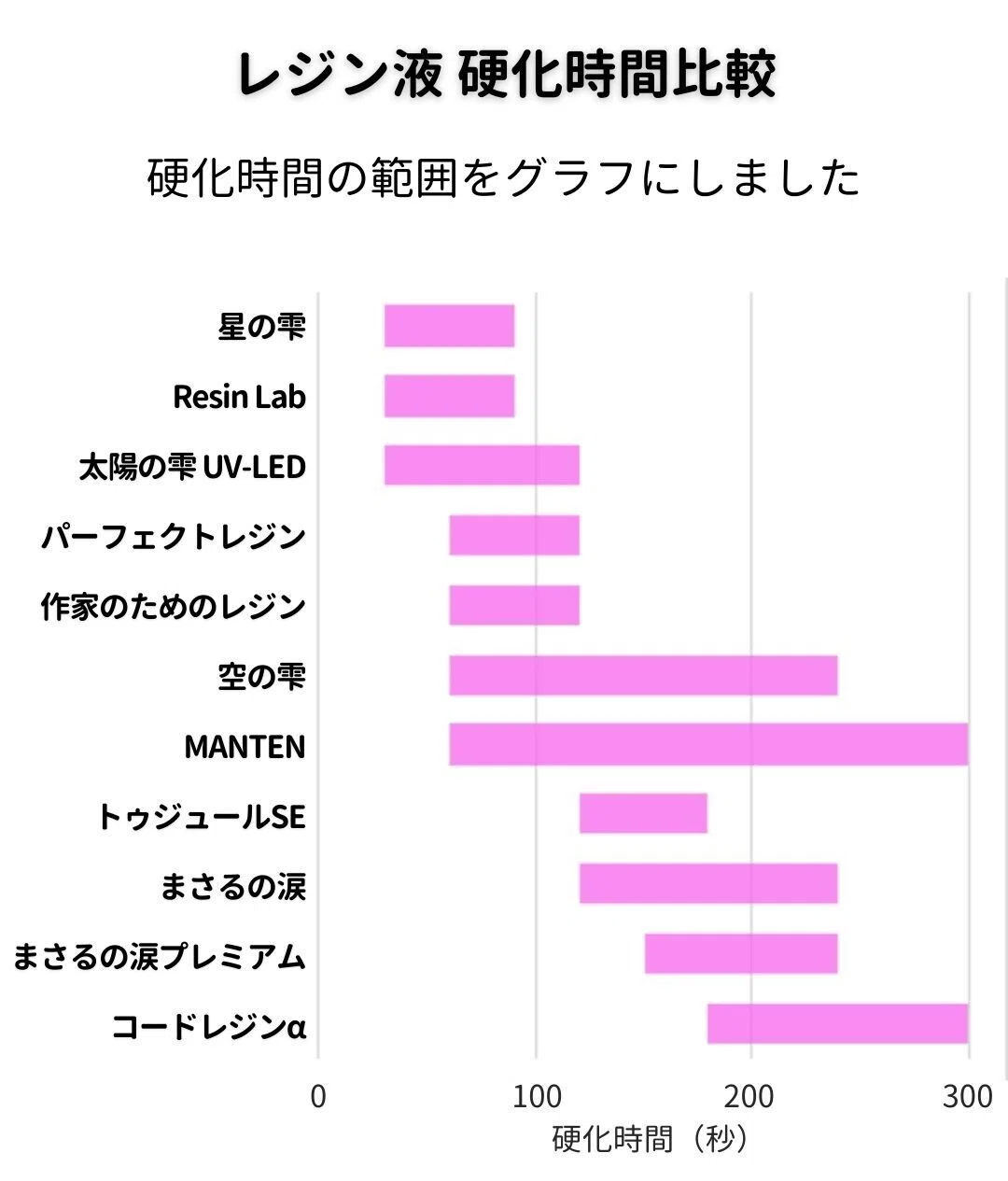

それぞれのレジン液が持つ化学的特性と、使用する光源別の具体的な硬化時間目安は以下の通りです。

UVレジン硬化時間とLEDライト照射時間は、光開始剤（フォトイニシエーター）が反応する特定波長に完全に同期しています。LEDライト専用のレジン液にUV蛍光管（365nmのみ）を照射しても反応が進まず、逆に古いUV専用液に波長405nm主体のLEDライトを当てても硬化しないという現象が発生します。手持ちのライトとレジン液のパッケージに記載された対応波長規格（nm）を必ず照合することが基本原則です。

ワット数別硬化時間比較とUV-LEDライトおすすめの選び方

照射機（ライト）のワット数は、光エネルギーの総量を決定付ける極めて重要な要素です。ネイル用からクラフト専用機まで多様な機種が存在しますが、ワット数の差によって作業効率と深部硬化力には顕著な開きが生じます。

現場検証におけるワット数別の照射時間目安は以下の通りです。

• 6W（コンパクト・USB給電タイプ）：薄手のコーティングで約2分〜3分。モールド作品では照射パワー不足により中心部が未硬化になりやすい。
• 24W〜36W（標準据え置きタイプ）：1層あたり約45秒〜90秒。日常的なアクセサリー制作において最もバランスの取れた作業速度。
• 48W以上（ハイパワープロ仕様）：1層あたり約30秒〜45秒。深部まで一気に光が届き、表面のベタつきも大幅に低減。

器具選定において失敗を防ぐためのUV-LEDライトおすすめ基準は、「365nm＋405nmのハイブリッドチップ搭載」「出力36W以上」「ドーム内面がアルミ反射板または鏡面加工されていること」の3点です。内面に反射構造を持たないライトでは、光が拡散して底面や側面に影ができ、硬化ムラを誘発します。

また、照射距離が数センチ離れるだけで光量は反比例して急激に減衰するため、モールドの真上5cm以内の近距離から垂直に光を当てる配置設計が求められます。

なぜ固まらない？シリコンモールド厚み硬化不良とレジン着色剤の落とし穴

「時間をかけて照射したのに、モールドから取り出したら中身がドロドロだった」という失敗は、光の物理的遮断と化学的配合バランスの崩れに起因します。

1. シリコンモールド厚み硬化不良（深部光到達限界）

光硬化レジンは、光が到達した部分から連鎖的にラジカル重合を起こします。しかし、レジン液自体が光をわずかに吸収・屈折させるため、照射光は深さが増すごとに指数関数的に減衰します。半透明のシリコンモールドを使用した場合、光が有効に届く限界深度は1層あたり最大2mm〜3mm程度です。

厚み10mmの立体チャームを作る場合、一度に液を流し込んで10分間ライトを当てても、底部は未硬化のまま残留します。解決策は極めてシンプルであり、「2mm〜3mmずつ流し込んでは30秒照射する」工程を3〜4回繰り返す多層硬化法が鉄則です。

2. レジン着色剤硬化不良対策（顔料と染料の比率）

着色剤の過剰添加は、硬化不良を引き起こす最大の要因です。着色剤の分子（特に不透明なマットカラー顔料）は、重合反応に必要な波長の光を物理的に遮断してしまいます。

クラフト工房等の検証データによると、レジン液に対する着色剤の適正配合比率は全体の1%〜3%未満（重量比）とされています。爪楊枝の先端に微量を取って少しずつ混ぜ合わせ、光にかざして向こう側がうっすら透ける程度の透明度を維持することが、完全硬化を担保する絶対条件です。どうしても濃い不透明カラーを出したい場合は、表面薄層のみを着色層にし、基盤にはクリアレジンを用いる複合構造が有効です。

表面ベタつき解消法と未硬化レジンの安全な拭き取り技術

完全に硬化したように見えても、表面を指で触るとペタペタとした粘着感が残る現象があります。これは「酸素阻害（空気中の酸素がレジン表面のラジカル重合を停止させてしまう化学現象）」によって発生する極薄の未硬化層が原因です。

作品を曇らせず、滑らかな鏡面に仕上げるための表面ベタつき解消法として以下の手順が実効性を持っています。

• 最終照射の延長（裏返し照射）：型から外した後、作品を裏返して底面および全方位から追加で60秒〜90秒照射を行い、反応を完結させる。
• 高濃度アルコールによる未硬化レジン拭き取り：工業用または薬用の無水エタノール（純度99%以上）をキムワイプ等の毛羽立たない不織布に含ませ、表面を優しく一方向に拭き取る。水や低濃度ウェットティッシュでは未硬化成分を乳化させて白濁させるため厳禁。
• ノンワイプトップコートの塗布：拭き取り後にベタつきが残る場合、ネイル用またはレジン専用の「拭き取り不要（ノンワイプ）トップコートレジン」を薄く塗り、再度30秒照射してガラス質の硬化層で密閉する。

なお、未硬化レジン液にはアクリルモノマーや光開始剤が高濃度で残留しています。皮膚に直接触れると感作性のアレルギー性接触皮膚炎を引き起こすリスクがあるため、拭き取り作業やモールド脱型時は必ずニトリル手袋を着用し、有機溶剤対応の換気環境を確保してください。

一般に知られていない盲点とネットの誤解｜100均レジンの実力検証

ネット上のSNSや動画プラットフォームでは「照射時間をとにかく長くすればどんなレジンでもカチカチに固まる」「100均レジンでもプロ用と全く同じ」といった情報が散見されますが、これらには材料工学的な誤解が含まれています。

まず、「過剰照射の弊害」です。規定時間を大幅に超えて5分〜10分と連続照射を続けると、重合熱の急激な蓄積によってレジンが沸騰・発煙し、内部に無数の微細気泡や亀裂（クラック）が生じます。さらに、重合体の酸化劣化が進行して完成直後から黄色く変色（黄変）する致命的なダメージを負うことになります。

また、100均レジン液硬化速度と品質に関する現場調査では、100円ショップのレジン液は低コスト化のためにモノマーの揮発成分比率や開始剤の配合がプロ用液（パジコ製「星の雫」や清原製レジンなど）と異なり、硬化収縮率が約6%〜9%と高めに設定されている実態が確認されています。これにより、硬化時にモールドから剥がれて反り返ったり、表面に波打ちが生じやすくなります。練習用や小さな平面パーツには適していますが、長期間の透明度保持や精密な立体作品には専門メーカー製の高品質レジンを選択するのが賢明です。

【プロの結論】作品クオリティを劇的に上げる最適環境と向き不向きの判断基準

レジンの重合化学反応は、作業部屋の温湿度環境に大きく左右されます。冬場の冷え切った部屋（室温15℃以下）では分子運動が低下して硬化不良が頻発し、逆に梅雨時期の高湿度（湿度70%以上）では水分が重合反応を阻害して表面が白濁・クレーター化します。「室温20℃〜25℃、湿度50%以下の安定した室内」を維持することが、プロの仕上がりを得るための不可欠な前提条件です。

【プロの判断基準】レジンクラフトに向いている人・慎重になるべき人の条件

【向いている人】

• 手順通りに「薄層ごとの多重硬化」を惜しまず、丁寧な工程管理ができる人
• 着色剤や封入素材の分量を計量・視覚確認し、適正比率を維持できる人
• 手袋着用や部屋の換気といった安全管理・衛生対策を几帳面に遵守できる人

【慎重になるべき人・対策が必要な人】

• 「一気に液を流し込んで一度に完成させたい」と時短を最優先してしまう人
• 換気設備が不十分な狭い密閉空間や、小さな子供・ペットの生活導線内で作業を行う人
• 肌が極めて敏感で、化学物質に対するアレルギー予防措置を怠りがちな人

【レジン 硬化 時間】に関するよくある質問（FAQ）

Q1：曇りの日や雨の日の太陽光でもレジンは硬化しますか？
A1：硬化反応自体は進みますが、紫外線強度が快晴時の1/2〜1/5程度まで低下するため、完全硬化までに30分〜1時間以上の長時間を要します。また、高湿度による白濁や空気中ホコリの付着リスクが極めて高まるため、天候が悪い日は太陽光硬化を避け、密閉型のUV-LEDライトを使用することを推奨します。

Q2：硬化直後に触って指紋がついてしまった場合の修正法は？
A2：指紋がついた部分は未硬化モノマーが露出している状態です。まず無水エタノールで表面の油分・未硬化分を軽く拭き取り、その上から透明なUV-LEDレジン液またはノンワイプトップコートを極薄く均一に塗り直して、再度30〜60秒照射してください。表面張力によって傷や凹凸が埋まり、綺麗な光沢が復活します。

Q3：厚みのある作品を一気に硬化させるとどうなりますか？
A3：光が届かない中心部や底部が液体のまま残留する「深部硬化不良」が発生します。さらに、一度に多量のレジンが反応すると急激な発熱（重合熱で80℃〜100℃以上に達することもある）が起こり、シリコンモールドの早期劣化、煙の発生、内部の気泡膨張、作品の歪みや割れを引き起こします。必ず2〜3mmずつの多層硬化を行ってください。

Q4：UVライト（蛍光管）とLEDライトのどちらを買うべきですか？
A4：2026年現在においては、波長365nmと405nmの両方を出力できる「UV-LEDハイブリッドライト（36W〜48W）」一択です。従来のUV専用蛍光管ライトは照射時間が長く（2〜4分）、約半年〜1年でランプ交換が必要ですが、UV-LEDライトは長寿命で熱を持ちにくく、30〜60秒の高速硬化が可能です。

まとめ：今後の動向と失敗しないための判断基準

レジン作品の仕上がりをプロクオリティへと引き上げる鍵は、感覚的な作業を排し、「波長の適合」「出力ワット数」「層ごとの厚み管理」「適正な着色比率」という科学的根拠に基づいた硬化プロセスの徹底にあります。

2026年のクラフトシーンにおいては、低収縮・超難黄変を謳う高機能UV-LEDレジン液と、48W級のハイブリッドライトの組み合わせが標準環境となりつつあります。万が一硬化トラブルに直面した際は、安易に照射時間だけを延ばすのではなく、本稿で示した多層硬化や無水エタノールによる拭き取り、トップコートによるリカバリーを順序立てて実践し、透明感あふれる美しい作品づくりを追求してください。 （出典: レジン 硬化 時間（Yahoo!ニュース））
