ヒューズとは？仕組みや飛ぶ原因とブレーカーとの違い・安全な交換法を解説

電化製品や自動車を操作していて、突然電源が落ちたり一部の電装品だけがピクリとも動かなくなったりした経験はないでしょうか。その背後で回路を物理的に遮断し、大規模な火災や機器の完全破壊を食い止めているのが「ヒューズ」です。普段は黒いケースや機器の奥深くに隠れており、意識される機会は多くありませんが、電気を安全に使う上で極めて重要な安全装置として機能しています。

一方で、ヒューズが「切れる」「飛ぶ」という現象に見舞われた際、その正確な原因や安全な復旧手順を把握していないと、誤った処置から車両火災や機器の全損といった重大事故を招く恐れがあります。本稿では、電気安全の専門的知見や整備現場の実態取材をもとに、ヒューズの基本概念から溶断のメカニズム、ブレーカーとの違い、トラブル時の安全な交換手順までを徹底的に解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：ヒューズは規定以上の電流（過電流・ショート）が流れた際、自ら熱で溶けて回路を遮断し火災や機器破壊を防ぐ「使い切りの安全弁」である。
• 要点2：ブレーカーが「スイッチ操作で何度でも復帰できる」のに対し、ヒューズは「溶断するため都度交換が必要」だが、小型・安価・高速遮断という圧倒的な利点を持つ。
• 要点3：ヒューズが飛んだ際は容量（アンペア数）を勝手に上げず、短絡などの根本原因を特定した上で同一規格品へ交換することが鉄則である。

【基本解説】ヒューズの役割と溶断の仕組み｜電気回路を守る過電流保護の要

ヒューズ（Fuse）とは、電気回路に許容値を超える過大な電流が流れた際に、自らを溶融・切断させることで電気の流れを物理的に断ち切る過電流保護部品です。電線や電子部品には、それぞれ耐えられる電流の限界（定格電流）が厳格に定められています。もし何らかのトラブルで限界を超える大電流が流れ続けると、配線が激しく発熱し、被覆ビニールが発火して重大な火災事故へと発展します。

ヒューズが回路を遮断する基本原理は、物理法則である「ジュール熱（電流の2乗×抵抗×時間）」に基づいています。ヒューズの内部には、あえて回路内の他の電線よりも融点が低く、一定の電気抵抗を持つ特殊な金属片（可溶体：鉛・スズ・亜鉛・銀などの合金）が組み込まれています。通常運転時の電流では発熱と放熱のバランスが保たれますが、異常な電流が流れると瞬間的に高温に達し、金属エレメントが自ら溶け落ちます。この現象を溶断の仕組みと呼びます。

つまり、ヒューズは「高価な機器や人命を守るために、自らを犠牲にして真っ先に壊れるように設計された計画的弱点」と言えます。目立たない極小パーツでありながら、電気設備全体の安全設計において最後の砦として機能しています。

ヒューズとブレーカーの決定的な違い｜特性と再利用性の比較検証

電気を遮断する装置として、家庭の分電盤でおなじみの「ブレーカー（配線遮断器）」とヒューズは混同されがちです。両者の最も大きな違いは「再利用性」と「遮断方式」にあります。ブレーカーは電磁石やバイメタルの熱変形を利用して機械的にスイッチを「OFF」にするため、原因を取り除けばレバーを上げるだけで何度でも再利用できます。対してヒューズは金属が物理的に溶けて切れるため、一度作動したら必ず新品へ交換しなければなりません。

「再利用できるブレーカーのほうが優れているのではないか」と考えられがちですが、自動車や電子基板、産業機器の現場では現在もヒューズが主役として採用され続けています。ヒューズには小型・軽量で設置スペースを取らず、極めて単純な構造ゆえに誤作動や可動部の機械的故障リスクがほぼ存在しないという圧倒的な強みがあるためです。

【実態検証】ヒューズが飛ぶ原因とヒューズ切れ症状のリアル

整備工場や修理サポート窓口に寄せられるトラブル相談を分析すると、ヒューズが切れる直接のトリガーは主に2つのパターンに集約されます。1つは電化製品の使いすぎによる「過負荷（オーバーロード）」、もう1つは配線の接触事故による「短絡（ショート）」です。

特に危険かつ頻発するのがショート原因による溶断です。配線の被覆がエンジンの振動や車体金属の角で擦れて破れ、プラス側の導線が車の金属フレーム（アース・マイナス側）に直接接触すると、電気抵抗がほぼゼロになり、オームの法則に従って理論上数百アンペアという超巨大な電流が一瞬で流れます。この瞬間にヒューズが「パンッ」という小さな音とともに弾け飛び、火災の発生を食い止めます。

ヒューズが切れた際に現れる典型的なヒューズ切れ症状には、以下のような特徴があります。

• 単一系統の機能停止：「シガーソケットの充電器だけが動かない」「片側のフォグランプだけ点かない」「オーディオの電源が入らない」など、特定の一区画だけが完全に沈黙する。
• スイッチ類の無反応：ボタンを押してもインジケーターランプが点灯せず、リレーの作動音（カチッという音）もしない。
• 外見的変化：透明ケース内の金属エレメントが中央で分断している。大電流ショートの場合はガラス管や樹脂ケースの内側が黒く煤（すす）けて変色する。

整備士の手記や現場取材において、「ヒューズが切れたからといって、ただ新品に差し替えても一瞬でまた切れた」という証言が多数見られます。ヒューズが切れるのは結果であって原因ではありません。根本にある配線のショートや機器内部の絶縁破壊を修繕しない限り、トラブルは解決しない点に注意が必要です。

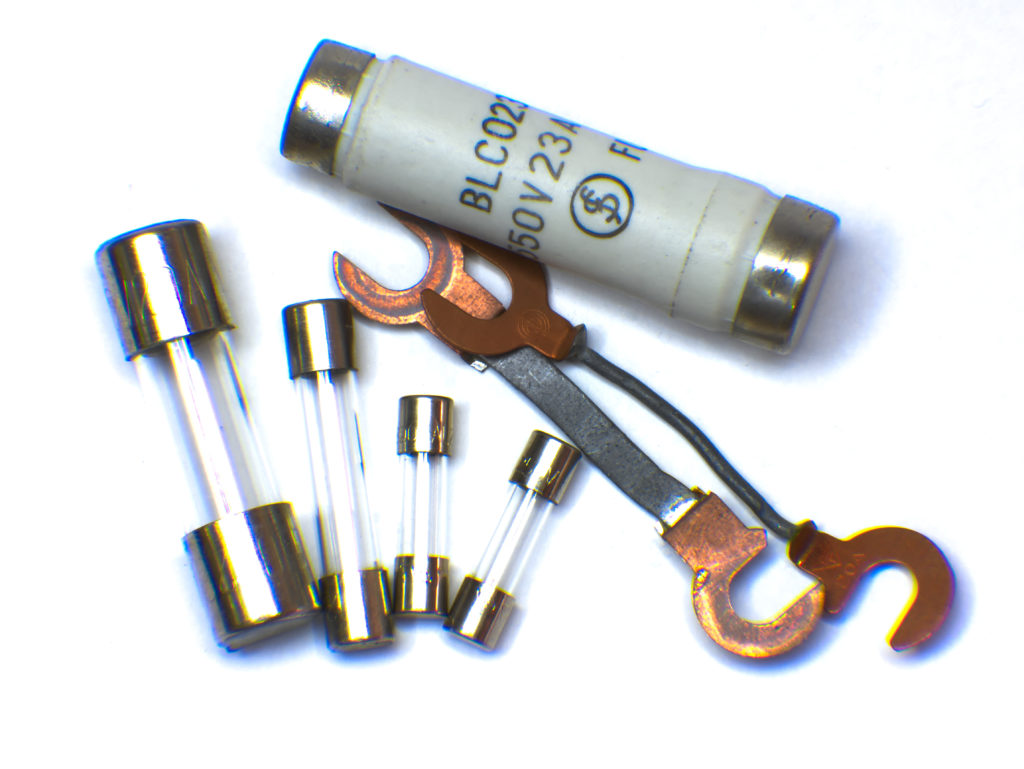

形状と用途で異なるヒューズの種類｜管ヒューズからブレードヒューズまで

ヒューズには使われる機器や環境の電圧・スペースに応じて多種多様な形状が存在します。DIYや日常のメンテナンスで目にする代表的なヒューズの種類を整理します。

家庭用オーディオ機器や電源タップ、測定器などで広く採用されているのが管ヒューズです。円柱状のガラス管またはセラミック管の両端に金属キャップを配置した構造で、内部の金属線の状態が一目で確認できる利便性があります。オーディオ機器など突入電流（電源投入時に一瞬流れる大電流）が発生する回路には、あえて溶断を少し遅らせる「タイムラグヒューズ（スローアクションヒューズ）」が使われるケースもあります。

一方、四輪車や二輪車の世界で主流となっているのが樹脂製のブレードヒューズ（平型ヒューズ）です。端子が2本のクワガタ状になっており、振動に強く抜き差しが容易な構造をしています。自動車用ブレードヒューズはサイズ規格によって「平型」「ミニ平型」「低背（ていはい）」の3種類に分かれており、近年の新型車では軽量化と省スペース化のために極小サイズの「低背ヒューズ」が標準化しています。

また、ヒューズは許容電流によって国際的なアンペア数確認カラーコードが定められています。例えばブレードヒューズでは「赤色＝10A」「青色＝15A」「黄色＝20A」といった統一配色が採用されており、誤挿入を視覚的に防止する設計思想が徹底されています。

【実践ガイド】車のヒューズ交換手順と電気回路トラブル対処法

ドライブレコーダーの取り付けやシガーソケット機器のトラブル時に役立つ、実践的な車のヒューズ交換と電気回路トラブル対処法を解説します。作業自体は特殊な工具がなくても可能ですが、安全確保のための手順を厳密に守る必要があります。

ステップ1：ヒューズボックスの位置を特定する
自動車には通常、複数のヒューズボックスが備わっています。車内用（エアコン、オーディオ、シガーソケット等）は運転席や助手席の足元パネル奥に、エンジン・灯火類用はボンネット内部に配置されています。取扱説明書またはボックスのフタ裏に印刷されている回路図（配線系統図）を見て、作動しなくなった機器に対応するヒューズの番号とアンペア数を確認します。

ステップ2：エンジンを停止し電源を完全遮断する
作業前に必ずエンジンを止め、キースイッチを「OFF」の位置（スマートキーの場合はプッシュスタートをOFF）にします。通電状態のまま作業を行うと、工具が隣接する端子に触れて新たなショートを引き起こす危険があります。

ステップ3：専用クリップ（ヒューズプラー）で引き抜く
ヒューズボックスのフタ裏や車載工具に付属している専用の白いプラスチック製クリップ（ヒューズ抜き）を使い、対象のヒューズを真上にまっすぐ引き抜きます。指先やラジオペンチで無理につまむと樹脂が割れる恐れがあるため注意してください。

ステップ4：溶断の有無を確認し同一容量の新品を差し込む
取り外したヒューズを光に透かし、内部の金属エレメントがU字を描いて繋がっているか、中央で切れているかを目視確認します。切れている場合は、形状（平型・ミニ平型・低背）とアンペア数が「完全に一致する新品ヒューズ」を用意し、奥までしっかりと押し込みます。

一般に知られていない盲点と誤解｜容量アップが引き起こす車両火災の恐怖

ネット上の掲示板やSNSで時折見受けられる危険な誤解に、「10Aのヒューズがよく切れるから、切れないように15Aや20Aのヒューズに交換した」というものがあります。これは絶対にやってはならない極めて危険な行為です。

ヒューズの容量は、その先につながっている「電線の太さ（許容電流）」に合わせて精密に設計されています。10Aまでしか耐えられない電線に20Aのヒューズを取り付けた場合、回路に15Aの過電流が流れてもヒューズは切れません。その結果、ヒューズが切れない代わりに電線そのものが発熱・発火して車両火災を引き起こします。火災保険の査定においても、指定外のヒューズ装着による発火は自己責任とみなされ、補償対象外となるリスクさえあります。

【プロの結論】自分で交換できるケース・整備工場へ直行すべき判断基準

電気回路のトラブルに直面した際、DIYで自己解決できる範囲と、直ちに専門の整備士に委託すべき境界線は明確に存在します。

• DIYで対応してよいケース：
  • シガーソケットに複数の高出力家電を同時に挿して一時的な過負荷で切れたことが明らかな場合。
  • 予備ヒューズに交換した後、通常通り機器が作動し、その後再び切れる兆候がない場合。
• 直ちにプロ（整備工場・ディーラー）に任せるべきケース：
  • 新品ヒューズに交換した瞬間、または数日以内に「再び同じヒューズが飛ぶ」場合（車両深部での配線ショートやECUの内部破損が確定）。
  • ヒューズボックス自体が熱で溶けて変形している、または焦げた異臭が漂っている場合。
  • ハイブリッド車やEVの高電圧系統（オレンジ色の高圧ケーブル配管周辺）に関係するエラーが出ている場合（感電死の恐れがあるため素人の接触は厳禁）。

【ヒューズとは】に関するよくある質問（FAQ）

Q1：切れたヒューズの代わりに針金やアルミホイルを巻き付けて応急処置してもいいですか？
A1：絶対にやってはいけません。針金やアルミホイルは規定の電流値で溶断しないため、安全装置としての機能を完全に失います。過電流が流れた際に電線や車載コンピューターが炎上し、車両全焼や重大な火災事故につながる極めて危険な行為です。

Q2：ヒューズが突然切れたのですが、ヒューズ自体の経年劣化・寿命ということはありますか？
A2：可能性はあります。ヒューズは通電時の熱膨張と電源オフ時の冷却を長年繰り返すことで、金属エレメントが金属疲労を起こします。10年〜15年以上経過した車両や古い家電製品では、ショートや過負荷がなくても振動や経年劣化によって突然破断するケース（いわゆる疲労断線）が報告されています。

Q3：ヒューズの交換品はどこで購入できますか？
A3：自動車用ブレードヒューズは、オートバックスやイエローハットなどのカー用品店、ホームセンターのカー用品コーナー、ガソリンスタンド、ネット通販で数百円程度から入手可能です。家電用のガラス管ヒューズは家電量販店や電子パーツ店、ホームセンターの電気資材コーナーで販売されています。

まとめ：安全な電気回路運用のための鉄則と正しいメンテナンス意識

ヒューズは、目に見えない電気の危険から機器と私たちの生活空間を護る、極めて合理的で信頼性の高い物理保護デバイスです。普段はその存在を意識することが少ないパーツですが、それが飛んだときは「回路のどこかに命や財産を脅かす異常が発生した」という明確なSOSサインに他なりません。

万が一ヒューズが飛んだ際は、パニックにならず「なぜ過電流が流れたのか」という根本原因に目を向け、規定通りの正しいアンペア数のヒューズを用いて冷静に対処してください。正しい知識と安全意識を持つことこそが、愛車や大切な電化製品を長く安全に使い続けるための最良の防壁となります。 （出典: ヒューズ と は（Yahoo!ニュース））
